设备带终端设备安装:
设备带采用豪华型进口铝合金板(外表喷塑),设备带规格为200*55mm。
组合式铝合金板,所有管道均可埋在设备带内,设备带上是有氧气、吸引快速终端、氧气维修阀、呼叫分机、电源插座、电源快开关、床头日光头、铝合金设备通带长布设,床于床之间不留空隙。设备带内分三腔,强、弱点及供氧管道分腔设计铺设,不交和睦接触。外观整洁大方,美观实用,使用寿命长。
设备带的配置:
普通病房:每床位配置一氧一吸,3+2孔电源插座1只,床头灯(镶嵌式节能床头灯)1盏,开关一个,呼叫分机一只。手术室采用配置2氧2吸,3+2空电源插座2只。
氧气护理设备:
氧气主管¢24X2.优质的铜管,病房楼水平支管道:¢14X1.5优质铜管,进入病房的终端管道:¢8X1优质铜管。
负压主管采用DN50镀锌管,只主管道采用DN25镀锌管,进入病房的终端管道采用¢8X1优质管道。

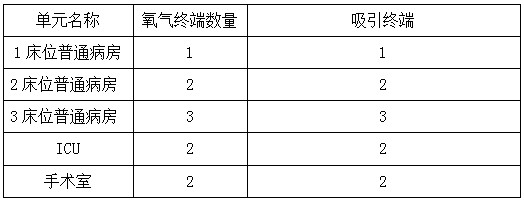

医用气体终端设置表:
终端设备带配置的基本原则:
1.每单元安装铝合金设备带一条。设备带内部设有强电、弱电、气管分槽的安装功能,确保安全
2.每根铝合金设备带上安装1只氧气维修阀,规格¢8针阀
3.每单元配镶嵌式床头灯及灯开关1套。
4.每单元安装呼叫对讲终端一套。
5.每条设备带上装上一只漏电保护器
6.每单元按上表配置相应数量的氧气、吸引终端。
7.普通病床配置国际六孔带开关电源插座1套,抢救室、设备带配置国际六孔带开关电源插座1套、六孔电源2套。
终端设备:
本工程终端实际采用自封式快速插座,应用时只要将湿化器插入终端就能自动定位,然后打开湿化器开关即可调节流量至合适值后供病人吸氧,不用时只要轻轻一按快速插座外套,快速插座就自动复位密封,该插座造型美观大方、插拔灵活、轻巧,并经0.45MPa压力24小时实验无泄漏,氧气快速插座采用国产。
中心吸引:
中心负压吸引主要是用于手术室和各病房,洗出患者体内的污物及痰液。它克服了电动吸引器随用随搬、不能多人共享、消毒不方便等缺点。而且病房无噪声,也不占空间,是现代理想的吸引系统设备。

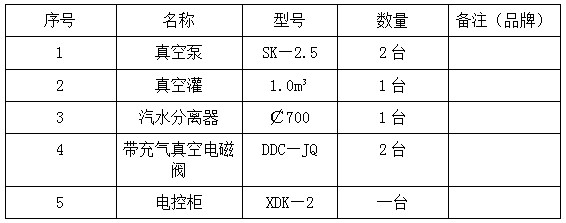

中心吸引站选用设备:
主要技术参数:
a、最大抽气量(二台同时工作):3m3/min
b、负压调节范围:--0.02--0.07MPa(可调)
c、小时增压率:≤1%(行标1.8%)
d、噪声:室内≤80dB(A)、室外≤60dB(A)
e、电机功率:3KW×2台(380v)
f、负压报警压力:--0.019Mpa、--0.073Mpa
g、泵自动启、参考数:
当负压达到--0.07Mpa,真空泵自动停机;
当负压达到--0.02Mpa,真气泵自动开启;
终端使用流量:〉30L/min;
